首先，感谢您选购成都蓝格时代科技系列产品。在使用本产品之前，请您详细阅读产品说明书，特别注意如下的安全提示条款：

产品使用安全警示：

运输及安装

1.本设备在运输中按厂家提供的标准纸箱装箱并打木箱或木架，使用中勿猛烈撞击、挤压、重摔，主机箱、太阳能板、传感器；太阳能板属易碎产品；

2.设备的安装按示意图，现场有施工经验的专业人员操作或指导下进行；

3.设备安装必须严格按照工艺步骤。

4.太阳能立杆式安装，必须先浇筑不小于长×宽×高=60cm×60cm×30cm的混凝土基座。

5.多层土壤检测仪安装注意事项必须遵循本说明书安装章节的要求流程和工艺。

防水性

主机箱防护等级为IP65，传感器防水等级为IP68,地面上部整体设备正确竖立安装下可以在户外雨淋，请勿浸泡水中。

电气安全性

1.本设备外部输入电压为AC220V±22V,频率:50HZ；太阳能电压输出DC12-24V，安装使用经管管理器调整为12V;

2.在使用中请保持设备之间的连线正常，切勿外露接头，以免引起短路；

3.当所有的连接线完成，用万用表测试如果没有短路，即可通电。

传感器使用保护

本机配套土壤传感器为多土层土壤，切勿折弯、踩压，以防损坏插针和传感器密封结构造成设备失去使用功效，插入土壤前，可用其他10cm长尖锐钢叉（或者大于10cm的螺丝刀）对检测的土壤区域探测有无石头等坚硬物质，如有，请避开，切勿暴力插用。详见使用说明。

目录

1.产品简介

1.1产品概述

1.2功能特点

1.4性能特点

1.5技术参数

1.6产品型号

1.7应用范围

2. 产品结构

2.1主机结构

2.2 传感器

2.2.1标配传感器

2.2.2其他传感器选型（可选，非标配）

3.使用方法

3.1埋地测量法

3.2 注意事项

4.设备安装说明

4.1监测点选址原则

4.2监测点选址规范

4.3 设备安装前检查

4.3.1检查设备清单：

4.3.2检测高度

4.4设备安装

5. 设备调试

5.1准备工作：

5.2配置软件安装及使用

5.2.1 软件选择

5.2.2 参数设置

6. 通信协议

6.1通讯基本参数

6.2 数据帧格式定义

6.3 寄存器地址

6.4 通讯协议示例以及解释

7. 网络拓扑

8. 系统平台

8.1平台说明：

8.2平台权限：

8.3电脑端登录及监测

8.3.1登录界面

8.3.2.电脑端显示界面

8.3.3.大屏展示

8.3.4.系统统计

8.3.5.监控中心

8.3.6.报警信息

8.3.7.工单管理（定制）

8.3.8.历史数据

8.3.9历史统计

8.3.10历史触发

8.3.11用户信息

8.3.10.远程操控

8.3.11.设备管理

8.3.12.项目管理

8.3.13.列表管理

8.4手机端APP

9. 常见问题及解决办法

9.1 设备调试无法连接到PLC或电脑

9.2 设备离线

1.产品简介

1.1产品概述

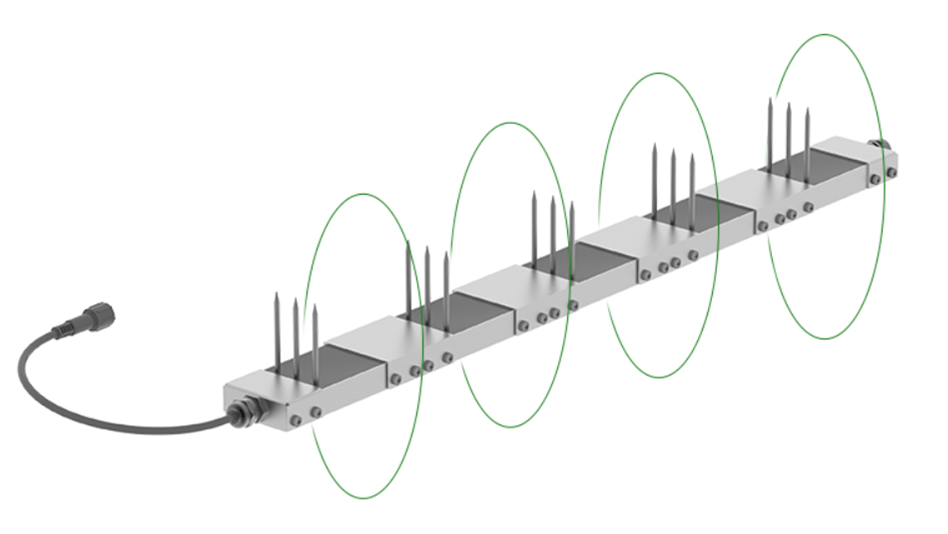

土芯孙® LG-TXS-MLS-03/20多土层土壤监测仪是成都蓝格时代研发的一款能够测量多土层土壤参数的传感器。能够针对不同层次的土壤电导率、水分含量以及温度状态进行动态观测，此检测仪最低可检测3层土壤电导率、温湿度状态，最高可检测5层（超过5层可定制叠加组合延长到20层）土壤电导率温湿度状态。可快速、全面的了解集土壤参数信息。产品采用标准的Modbus-RTU485通信，最远可通信2000米，支持二次开发。

最多可叠加到20层。

传感器外壳采用不锈钢，黑色阻燃环氧树脂完全密封，耐酸碱腐蚀，可埋入土壤进行长期动态检测。

产品支持太阳能供电、无线4G/LORA等多种无线传输模式。

产品支持Web端、手机端查看土壤实时监测数据及变化、告警、历史查询、统计分析、数据导出及打印功能。

该产品常用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、 土壤速测、植物培养、污水处理、精细农业等场合。

功能特点

1) 能够针对不同土层的土壤电导率、水分含量以及温度状态进行动态观测。

2) 土壤多因子参数在线实时监测：

①　土壤温度在线实时监测；

②　土壤含水率在线实时监测；

③　土壤电导率在线实时监测；

④　其他定制类土壤监测（土壤PH检测、土壤肥力检测、土壤张力传感器等）。

3) AI人工智能：

①　人体靠近自动感知系统：

当有人从监测主机前面经过，设备能自动感知唤醒，并主动打招呼，自我介绍本产品功能及使用操作信息；

②　无需登录平台或者手机APP，在现场人工询问，仪器能语音智能识别并报告土壤监测数据；常用功能支持免唤醒；

③　仪器能语音智能识别并报告当日日期和时间等信息；

④　仪器能语音智能识别并按指令进行数据清单打印；

⑤　AI人工智能语音解答常见问题、知识科普。

4) 数据超标报警：

①　PC端平台在线报警；

②　手机端APP报警；

③　本地AI智能语音报警；

④　报警查询及处理。

5) 本地数据存储：

支持本地传感器数据、日志等数据存储（出厂标配64G容量TF卡，可定制128G)。

6) 无线传输与控制功能：

仪器集成无线4G全网通工业级路由器，支持数据双向传输；

7) 太阳能供电+市电

设备支持太阳能供电和市电供电，便于安装于各种监测工作环境。

8) 平台管理：

①　设备在线分布及状态地图管理功能；

②　大屏预览和管理；

③　数据统计与分析功能；

④　历史数据查询功能；

⑤　历史数据导出与打印功能；

⑥　远程修订报警阈值参数；

⑦　远程可定义修改并跨平台迁移设备；

⑧　远程科对设备分区、分组进行变更管理；

⑨　远程电量余额查看管理；

⑩　用户管理（注册、密码、登录、分配、操作权限等）功能；

⑪　设备管理；

⑫　项目管理；

⑬　设备运维管理。
