目 录
1.产品介绍
1.1产品概述
1.2功能特点
1.3性能特点
1.4检测原理
1.5技术参数
1.6产品型号
1.7应用范围
2. 产品结构
2.1主机结构
2.2 传感器
2.3土芯孙®AI智能土壤检测仪整体结构
3.使用方法
3.1 速测方法
3.2 埋地测量法
3.3 注意事项
4.设备安装说明
4.1监测点选址原则
4.2监测点选址规范
4.3 设备安装前检查
4.4设备安装
5. 设备调试
5.1准备工作：
5.2配置软件安装及使用
6. 通信协议
6.1通讯基本参数
6.2 数据帧格式定义
6.3 寄存器地址
6.4 通讯协议示例以及解释
7. 网络拓扑
8. 系统平台
8.1平台说明：
8.2平台权限：
8.3电脑端登录及监测
8.4手机端APP
9. 常见问题及解决办法
9.1 设备调试无法连接到PLC或电脑
9.2 设备离线
首先，感谢您选购成都蓝格时代科技系列产品。在使用本产品之前，请您详细阅读产品说明书，特别注意如下的安全提示条款：
产品使用安全警示：
运输及安装
1.本设备在运输中按厂家提供的标准纸箱装箱并打木箱或木架，使用中勿猛烈撞击、挤压、重摔，主机箱、太阳能板、传感器；太阳能板属易碎产品；
2.设备的安装按示意图，现场有施工经验的专业人员操作或指导下进行；
3.设备安装必须严格按照工艺步骤。
4.立杆式安装，必须先浇筑不小于长×宽×高=60cm×60cm×30cm的混凝土基座。
防水性
主机箱防护等级为IP65，传感器防水等级为IP68,地面上部整体设备正确竖立安装下可以在户外雨淋，请勿浸泡水中。
电气安全性
1.本设备外部输入电压为AC220V±22V,频率:50HZ；太阳能电压输出DC12-24V，安装使用经管管理器调整为12V;
2.在使用中请保持设备之间的连线正常，切勿外露接头，以免引起短路；
3.当所有的连接线完成，用万用表测试如果没有短路，即可通电。
传感器使用保护
本机配套土壤传感器为插针式，切勿折弯、踩压，以防损坏插针和传感器密封结构造成设备失去使用功效，插入土壤前，可用其他10cm长尖锐钢叉（或者大于10cm的螺丝刀）对检测的土壤区域探测有无石头等坚硬物质，如有，请避开，切勿暴力插用。详见使用说明。
1.产品介绍
1.1产品概述

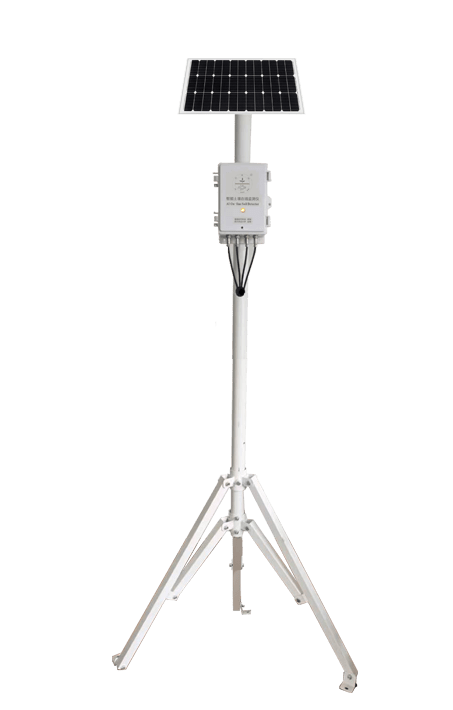

成都蓝格时代科技有限公司研制的土芯孙®AI智能土壤在线监测仪是包括设备硬件、软件、云平台组成的一个完整体系，能够实现对土壤温度、土壤水分、土壤电导率、土壤PH、土壤肥力(氮磷钾)等要素进行24小时全天候监测，通过专用高灵敏度传感器采集数据，将采集到的数据实时上传到智慧农业管理云平台。以光伏电池、物联网、人工智能、大数据、互联网等技术为基础，用户可通过PC端WEB网页、APP移动端等方式查看数据，同时提供数据处理、储存、统计、分析、报警等功能。用户可以不受时间、地点限制对监控目标进行实时监控、管理、查看。土芯孙®AI智能土壤在线监测系统能够全面、科学、真实地反映被监测区的土壤变化，可及时、准确地提供各监测点的土壤墒情状况，为减灾抗旱、灌溉提供了重要的基础信息，土壤肥力监测为施肥提供了理论依据。
仪器土壤PH值酸碱度传感器实时检测土壤酸碱度，采用国际上新一代FDR测量方式,可达到3%以内的精度;信号稳定，测量范围宽，传输距离远。土壤PH检测仪器不会随时间的变化而产生漂移，大大增强产品稳定性和延长使用寿命。
通过检测土壤中氮磷钾的含量来判断土壤的肥沃程度，进而方便系统的评估土壤情况。土壤氮磷钾传感器又称土壤养分速测仪，适用于检测土壤中氮磷钾的含量，通过检测土壤中氮磷钾的含量来判断土壤的肥沃程度，进而方便系统的评估土壤情况。
仪器开机可自动检测并语音播报设备联网状态、传感器连接状态；可以与人进行智能语音问答交互关于土壤多个因子的实时监测信息；可以回答常用相关农作物种植常识与经验，也可以通过它了解天气变化、日期时间等信息，让用户使用更加快捷和方便，既是一台监测仪器又是一本教科书，同时也是生活好助手；仪器性能稳定灵敏度高，该仪器是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具；通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量。可测量土壤水分的体积百分比，是符合目前国际标准的土壤水分测量方法。
1.2功能特点
1) 土壤多因子参数在线实时监测：
① 土壤酸碱度（PH）在线实时监测；
② 土壤氮含量在线实时监测；
③ 土壤磷含量在线实时监测；
④ 土壤钾含量在线实时监测；
⑤ 土壤温度在线实时监测；
⑥ 土壤含水率在线实时监测；
⑦ 土壤电导率在线实时监测；
⑧ 其他定制类土壤监测（多层土壤检测、土壤张力传感器等）。
2) AI人工智能：
① 人体靠近自动感知系统：
当有人从监测主机前面经过，设备能自动感知唤醒，并主动打招呼，自我介绍产品功能及使用操作信息；
② 无需登录平台或者手机APP，在现场人工询问，仪器能语音智能识别并报告土壤监测数据；常用功能支持免唤醒；
③ 仪器能语音智能识别并报告当日日期和时间等信息；
④ 仪器能语音智能识别并按指令进行数据清单打印；
⑤ AI人工智能语音解答常见问题、知识科普。
3) 数据超标报警：
① PC端平台在线报警；
② 手机端APP报警；
③ 本地AI智能语音报警；
④ 报警查询及处理。
4) 本地数据存储：
支持本地传感器数据、日志等数据存储（出厂标配64G容量TF卡，可定制128G)。
5) 无线传输与控制功能：
仪器集成无线4G全网通工业级路由器，支持数据双向传输；
6) 太阳能供电+市电
设备支持太阳能供电和市电供电，便于安装于各种监测工作环境。
7) 平台管理：
① 设备在线分布及状态地图管理功能；
② 大屏预览和管理；
③ 数据统计与分析功能；
④ 历史数据查询功能；
⑤ 历史数据导出与打印功能；
⑥ 远程修订报警阈值参数；
⑦ 远程可定义修改并跨平台迁移设备；
⑧ 远程科对设备分区、分组进行变更管理；
⑨ 远程电量余额查看管理；
⑩ 用户管理（注册、密码、登录、分配、操作权限等）功能；
⑪ 设备管理；
⑫ 项目管理；
⑬ 设备运维管理。
1.3性能特点
1）传感器使用操作简单快捷，插针式传感器，可地表直插速测或地埋：
2）精度高，响应快，互换性好，探针插入式设计保证测量精确，性能可靠。
3）电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。
4）插针完全密封，耐酸碱腐蚀，可埋入土壤或直接投入水中进行长期动态检测。
5）主机IP65防护等级，插针式传感器IP68防护等级，耐候性极佳：
可全天候运行。适应室内、大棚、户外等各种气候环境，密封性强，防水防尘防腐蚀，外接插件全部采用航空插头；传感器耐酸碱腐蚀，可直接投入水中使用。
6）主机外壳ABS材质或防水铝盒（可选定制）：
抗压、防摔，密封性强，防水防尘防腐蚀。
7）多参数多环境适用范围广：
受土壤含盐量影响较小，可适用于各种土质。适用于水果种植、花卉栽培、林业育苗、公园植被智慧养护、种子公司作物培育等农作物生长环境的监测与控制。
8）监控主机和太阳能系统基于立杆安装简单、即插即用。
9）设备主机工业级设计，运行稳定，设备在线率98%以上。
