目录
1. 装箱清单
2. 产品介绍
2.1. 产品概述
2.2. 功能特点
2.3. 主要技术指标
3. 设备选型
4. 设备介绍及安装
4.1. 设备安装前检查
4.2. 安装方式
5. 触摸显示屏
6. 注意事项
7. 附录
8. 质保与售后
1. 装箱清单
序号 | 主要组件 | 组件明细 | 数量 | 单位 | 备注 |
1 | 参照虫情测报仪标配设备图1-1 | 上部 | 顶盖 | 1 | 块 |
|
2 | 光照传感器 | 1 | 件 | 安装在上盖板固定板上 |
3 | 雨雪传感器 | 1 | 件 | 安装在上盖板固定板上 |
4 | 黑光灯管 | 1 | 根 | 最中心部垂直安装于灯管支架顶盖下方、三块玻璃板中间 |
5 | 黑光灯管支架 | 2 | 件 | 安装在顶盖与主机柜上部之间 |
6 | 玻璃板 | 3 | 块 | 内嵌于玻璃板支架上 |
7 | 玻璃板支架 | 3 | 根 |
|
8 | 玻璃胶条 | 6 | 根 |
|
14 | 下部 | 主机柜 | 1 | 台 | 集成触摸屏管理主机、雨水电机、杀虫仓、烘干仓、摄像头、震动板、补光灯、出水管、传送带、各组件电源管理系统等。 |
16 | 电源接入插板 | 1 | 个 | 带开关 |
17 | 底座固定螺丝 | 4 | 个 | M16，含垫片 |
20 | 合格证 | 1 | 张 |
|
21 | 保修卡 | 1 | 张 |
|
22 | 快速安装说明书 | 1 | 本 | 20 页 |
设备组装分为上下两部分，最复杂的下部机柜主仓里的设备，我司已全部组装完成，为方便运输，本设备上部拆分开后打包运输，所以客户收到货后需对上部分各组件按清单及组装提示清点，确认所有组件完整后，可按各组件位置按图示装配。

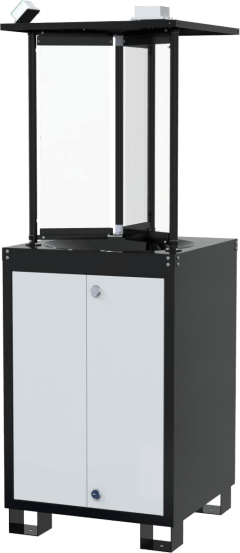

为方便安装，请参照下图组装成品图 1-2。另外我司可提供远程视频安装指导。
如果没有浇筑高于地面 30cm 的水泥基础，请选购配件底座，防止下雨、喷灌、浇水时导致泥水飞溅弄脏主机柜底部和仪器。
