目录

一、产品概述

二、产品图片

三、产品特点

四、产品安装

4.1安装尺寸图

4.2安装示意图

4.3安装使用与维护方法

五、技术参数

六、流量参数

七、配件

八、接线方式

九、条形码标示

十、订货须知

十一、运输与储存

十二、售后服务

首先，感谢您选购蓝格时代科技系列产品。在使用本产品之前，请您详细阅读产品说明书，特别注意如下的安全提示条款：

产品使用安全警示：

运输及安装

1.本设备在运输中按厂家提供的标准纸箱装箱并打木箱或木架，精密仪表使用中勿猛烈撞击、挤压、重摔，设备零部件多电子元器件和芯片，请轻拿轻放；

2.设备的安装按示意图，现场有专业人员操作或指导下进行；

3.设备安装必须严格按照工艺步骤；

防水性

设备防护等级为IP68；

电气安全性

1.本设备外部输入电压：D25、D32为DC9-12V；DN40、DN50为DC12-24V;

2.在使用中请保持设备之间的连线正常，切勿外露接头，以免引起短路；

3.当所有的连接线完成，用万用表测试如果没有短路，即可通电。

安装

严格按照行业相关的工艺和GB/T778.2-1996标准严格执行。

使用合格的维修服务

1.如设备使用异常，请联系您的设备供应商，请勿自行拆卸、移机；

2.如需在本地维修请选择技术合格的专业工程师，并由我技术部远程协助。

一、产品概述

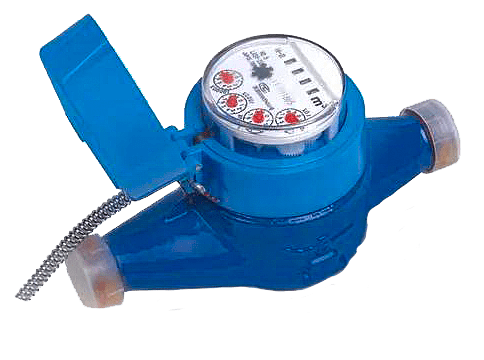

本产品由成都蓝格时代科技有限公司监制生产。型号LXS-15/40E智能水表为成都蓝格时代科技有限公司监制及销售的小口径智能水表系列产品。该系列产品采用RS485传输方式将表盘数据传给物联网网关设备。用来测量流经自来水管道饮用水的总量并通过M-BUS总线或485总线传输给二次仪表。光电直读水表采用了光电直读技术读取字轮数据，与传统脉冲表相比，它可将读数误差降低至零，是自动抄表系统中机电转换零误差的电子远传水表，且采用低功耗设计，平常无须供电，仅在抄表或阀门时才需要对它供电。

光电直读水表采用旋翼干式式计量结构，具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、寿命长等特点。光电直读水表配合智能抄表系统设备，完成智能抄读小区的水、电、气表数据，并实现与结算中心连网数据共享。本产品为电子远传水表，它集水表的计量、远程抄读、远程监控于一体，具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、寿命长等特点。
