1. 产品简介
1.1产品概述

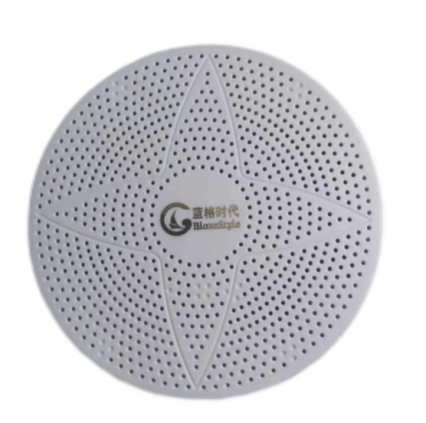

珍芯实仪®LG-GC/400是蓝格时代推出的智慧公厕专用空气质量多因子变送器，用于检测公厕内的NH3、H2S、TVOC、CO、CO2、CH2O、CH4、PM2.5、PM10、温度、湿度等反映空气质量的各个主要指标要素。
变送器采用电化学型的高灵敏度传感器，具备分辨率高、稳定性好等特点。10-30V宽电压直流供电，485信号输出，标准Modbus-RTU通信协议、可设置地址和波特率，通信距离最远2000米。
1.2功能特点
l 模块化结构，按需选配各要素模块，最多可同时集成19种测量要素。
l 适合公厕环境检测，高灵敏度NH3、H2S传感器。
l 可选配NH3、H2S、温度、湿度、气压、光照、噪声等多种要素。
l 采用圆形弧面壳体，配合我们提供的底座可吸顶安装也可壁挂安装。
l 采用专用的 485 电路，通信稳定，10~30V 宽电压范围供电。
1.3技术指标
直流供电（默认） | DC 10-30V |
最大功耗 | 1.5W（24V DC供电） |
检测参数 | NH3、H2S、温度、湿度 |
工作环境： | 温度-10℃-55℃；湿度0~95%RH 无冷凝 |
信号输出 | RS485输出（标准Modbus-RTU协议） |
产品材质 | ABS |
安装方式 | 壁挂、吸顶 |
可选配监测模块 | CO2、CH2O、O3、CO、CH4、O2、SO2、NO2、H2、TVOC、PM2.5、PM10、气压、光照、噪声等多种要素。 |
2. 产品型号
LG-GC/400
3. 传感器技术参数
检测参数 | 量程 | 分辨率 | 精度 | 预热时间 |
PM2.5 | 0~1000ug/m3 | 1ug/m3 | ±10% | ≤2分钟 |
PM10 | 0~1000ug/m3 |
NH3 | 0~100ppm | 0.1ppm | ±10% | ≥5分钟 |
TVOC | 0~60000ppb | 1ppb | ±8%FS±125ppb |
|
CO2 | 0~5000ppm | 1ppm | ±(40ppm+ 3%FS) | ≥10分钟 |
CH2O | 0~5ppm | 0.01ppm | ±10%FS | ≥5 分钟 |
O3 | 0~10ppm | 0.01ppm | ±6%FS | ≥5 分钟 |
O2 | 0~25%Vol | 0.1%Vol | ±2%FS | ≥5分钟 |
H2S | 0~100ppm | 0.1ppm | ±2ppm或±10% | ≥5分钟 |
CH4 | 0~100%LEL | 1%LEL | ±5%FS | ≥5分钟 |
CO | 0~1000ppm | 1ppm | ±5ppm或±10% | ≥5 分钟 |
NO2 | 0~20ppm | 0.1ppm | ±5%FS | ≥5分钟 |
SO2 | 0~20ppm | 0.1ppm | ±5%FS | ≥5分钟 |
H2 | 0~1000ppm | 1ppm | ±2ppm或±10% | ≥5 分钟 |
噪声 | 30~130db | 0.1db | ±0.5dB |
|
温度 | -40℃~+120℃ | 0.1℃ | ±0.5℃(25℃） |
|
湿度 | 0%RH-100%RH | 0.1%RH | ±2%RH（60%RH,25℃） |
|
大气压力 | 0~120Kpa | 0.1Kpa | ±0.15Kpa@25℃75Kpa |
|
光照度 | 0~20万Lux | 1Lux | ±7%(25℃) |
|
异味（电化学型） | 0~5ppm | 0.001ppm | ±5%FS | ≥5分钟 |
异味（半导体型） | 0.03~3ppm | 0.001ppm | ±13%FS | ≥60分钟 |
注：以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压环境下测得。
