目录
1. 产品概述
2. 产品型号
3. 技术参数
4. 安装与接线
4.1 外形及安装尺寸（单位 mm）
4.2 安装方式
4.3 接线说明
5. 指示灯定义及按键操作
5.1 测量项目说明
5.2 指示灯定义
5.3 按键操作
5.4 液晶显示
6. 功能应用
6.1 剩余电流监测
6.2 过流保护
6.3 过压保护
6.4 欠压保护
6.5自检功能
6.6 消音功能
6.7 报警复位（解除报警）
6.8 集中监控
7. 通讯协议
7.1 通讯协议概述
7.2 功能码简介
7.3.探测器参数地址表
8. 典型应用及附件
8.1典型应用
8.2.AKH-0.66L 系列剩余电流互感器选型
8.3.NTC 温度传感器
9. 仪表常见故障分析
10.安装要求
产品使用安全警示：
安装安全
●此仪表应安装在现场无线信号良好的地方；
●必须让具有资格的安装人员安装此仪表，并且安装之前要仔细阅读使用说明；
●接线时按照使用说明中的接线方式接线，接线完成后要认真核对接线是否正确，以免通电后损坏探测器、产生危险事故；
●安装或拆除仪表时，请确认工作电源、待测母线及相关部分电源已切断以免发生触电，造成危险和人员伤害；
●接线、布线请按相关规范要求，以免发生短路、断路等事故，同时也方便日后的维护和检修；
●仪表的正常运行依赖于正确的安装、设置和操作，安装之前请详细阅读安装、设置和操作的相关内容，以保证仪表的正常运行。
1. 产品概述

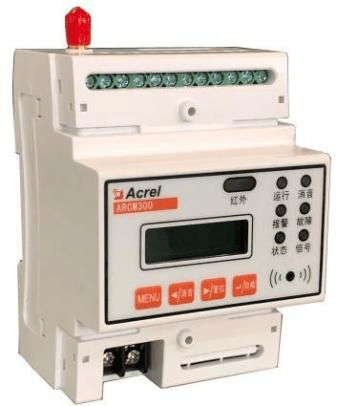

智慧用电在线监控装置是针对 0.4kV 以下的 TT、TN 系统设计的智能电力装置，具有单、三相交流电测量、四象限电能计量、谐波分析、开关量输入、继电器输出功能，以及 RS485 通讯或 GPRS 无线通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。
产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，
是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有 RS485 通讯升级为 GPRS 无线通讯方式，解决了现场布线难的问题。作为一种先进的智能化、数字化的采集元件，该智能装置已广泛应用 于各种控制系统、SCADA 系统和能源管理系统。
2. 技术参数
项目 | 指标 |
辅助电源 | 额定电压 | AC220V |
功耗 | 正常监视状态≤5VA |
剩余电流 | 报警设定值：300~1000mA 连续可调 |
温度 | 报警设定值：45~140℃连续可调 |
电压 | 过压（100%~140%）、欠压（60%~100%） |
监控报警 | 电流 | 过流（20%~140%） |
探测范围 | 0～400A |
温度检测 | A/B/C/N 相线缆温度；电表箱温度 |
漏电检测 | 互感传感器 |
动作延时时间 | 报警时间设定值：0.1~60S连续可调 |
输入电压 | 额定值：AC 100V/400V |
输入电流 | 额定值：40mA或1.25mA，需根据仪表实际情况选择 |
测量精度 | 频率 0.05Hz，电压、电流精度 0.5 级，电能精度1级 |
开关量输入 | 两路无源干接点输入方式：内置电源 |
开关量输出 | 两路无源常开触点，触点容量 AC 220V/1A ，DC 30V/1A |
通讯 | 485 通讯；Modbus-RTU 协议 |
事件记录 | 20 条故障、报警和开关记录 |
网络模式 | 2G/4G/NB |
安装方式 | 35mm 导轨式安装 |
使用环境 | 工作温度：-10℃~+55℃；相对湿度：≤95%不结露 |
储存温度范围 | -20℃~+70℃ |
显示 | LCD 液晶显示 |
产品符合国标 | GB 14287.2-2014；GB 14287.3-2014 |
2G无线参数 | 通信频段：GSM 850；EGSM 900；DCS 1800；PCS 1900； |
传输速率：下行最大速率，85.6kbps；上行最大速率，85.6kbps； |
4G无线参数 | 通讯频段： |
LTE-TDD：B34/B38/B39/B40/B41 LTE-FDD：B1/B3/B5/B8 |
传输速率： |
LTE-TDD：上下行配比 2，最大 8Mbps (DL)/最大 2Mbps (UL) 上下行配比 1，最大 6Mbps (DL)/最大 4Mbps (UL) |
LTE-FDD：最大 10Mbps (DL)/最大 5Mbps (UL) |
NB无线参数 | 通信频段：H-FDD，B1 B3 B5 B8 B20 |
传输速率：下行最大速率 25.2Kbps；上行最大速率 15.62Kbps； |
