目录

1. 产品介绍

1.1 产品概述

1.2 构造特点

1.3 主要技术指标

2. 设备安装说明

2.1 设备安装前检查

2.2 仪器的室内安装及调试

2.3 室外安装调试

2.4 接线说明

3. 配置软件安装及使用

3.1 软件选择

3.2 参数设置

4. 通信协议

4.1 通讯基本参数

4.2 数据帧格式定义

4.3 寄存器地址

4.4 通讯协议示例及解释

5. 维护与保养

5.1 日常养护

5.2 翻斗的清洗

6. 常见问题及解决办法

7. 设备装箱清单

1. 产品介绍

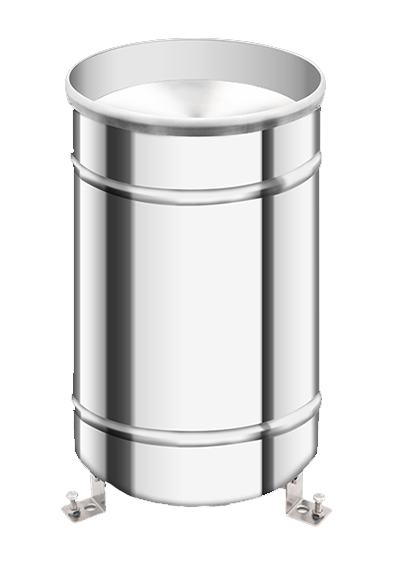

1.1  产品概述

本仪器为降水量测量一次仪表，其性能符合国家标准 GB/T 21978.2－2014《降水量观测要求》要求。

本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、 容易清洗的功能。脉冲转 485 信号输出，可直接读取降雨量，无需二次计算，简单方便。

1.2  构造特点

如图 1 所示，本仪器由外壳、过滤器、集雨器、漏斗、翻斗、接线端子、腿部支架、干簧管、控制盒、雨量计底座等组成。其中，雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。

本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。

本仪器的翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。

1.1  主要技术指标

承雨口径：φ200mm； 刃口锐角：40°～45° 分辨率：0.2mm/0.5mm 可选

测量误差：≤±3%（室内人工降水、以仪器自身排水量为准）

雨强范围：0mm～4mm/min（允许通过最大雨强 8mm/min）

通讯方式：485 通讯（标准 MODBUS-RTU 协议）

最大功耗：0.24W 工作环境：

环境温度：0～55℃

相对湿度：<95%(40℃) 供电范围：4.5~30V

2. 设备安装说明

2.1  设备安装前检查

（1） 将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。

（2） 认真阅读产品使用说明书，产品合格证。

（3） 检查仪器外观是否损伤，尤其是检查翻斗是否完好无损，并注意妥善放置好翻斗，防止碰伤翻斗轴的轴尖及翻斗两端的弧型引水尖，并且不要用手指触摸翻斗的内壁，避免污损翻斗，以损害仪器准确度。
