目录

1. 设计说明

2. 产品参考外观

3. 智能井盖监测仪产品概述

3.1产品简介

3.2产品功能

4. 智能窨井气体监测仪概述

4.1产品简介

4.2产品外观

4.3产品参数

4.4传感器选型

5. 窨井气体浓度监测原理图

6. Blovestyle窘井气体监测系统拓扑图

7. 智慧井盖系统网络结构图

8. 智能井盖监测仪安装工艺

9. 窨井气体浓度监测仪安装工艺

10. 系统平台功能操作要点

10.1. 基本监测功能

10.2. 监测平台网址

10.3. 电脑端登录界面

10.4. 电脑端显示界面

10.5. 大屏展示

10.6. 系统统计

10.7. 监控中心

10.7.1. 设备监控

10.7.2. 列表监控

10.7.3. 设备运行监控

10.7.4. 视频监控（选配）

10.7.5. 报警信息

10.7.6. 工单管理（定制）

10.7.7. 历史数据

10.7.8. 用户信息

10.7.9. 远程操控

10.7.10. 设备管理

10.7.11. 项目管理

10.7.12. 设备列表

10.8. 手机端软件

10.9. 系统说明

10.10. 系统应用优势

10.11. 系统的安全性

10.12. 平台特点：

10.13. 售后体系

1. 设计说明

1、窨井内很难提供交流电，所有监测仪器都需要用大容量电池供电，需要考虑电池的更换频率越低越好。

2、氨气、硫化氢传感器只能用耗电较高的电化学原理实现， 不能用半导体原理或其它模式检测。

3、窨井内的监测仪器会有被水浸泡的可能，所以对设备的防水性能要求更高。

基于以上要素考虑，蓝格时代对于智能井盖方案没有做一体化集成设计，而是做成了井盖监测仪和窨井气体监测仪分体式设计

2. 智能井盖监测仪产品概述

2.1产品简介

(1) 可以实时监测井盖的异动状态，当发生倾斜、位移、挪动时云端报警

(2) 可以选配液位传感器，实时监测井内液位深度，超过警戒液位时报警

(3) 可以选配温度传感器，监测井内电缆、机械设备的表面温度，超标报警

(4) 采用大容量电池供电，可连续使用1-5年（取决于设置的上传频率）

(5) 采用NB-IOT低功耗传输

(6) 具有安装方便、电池寿命长、检测准确率高，工作稳定等特点。

2.2产品功能

（1）井盖移动检测

u 内置位移传感器，

u 采用三轴数字陀螺仪，

u 检测井盖是否被挪动或位置异常，

u 异常会触发报警；

u 具有超低功耗、超小体积、反应灵敏等诸多优点，

u 除了陀螺仪，还可选配GPS，当井盖被偷盗时定位。

（2）井内液位检测

u 具有外置传感器接口，可选配连接液位传感器，

u 检测井下液体是否溢出，

u 超出设定的阈值时会触发报警，

u 将报警信息通过无线传输到云端监控中心

（3）井内温度检测

u 可选外接多点温度传感器，

u 采用多路温度传感器器检测电缆线表面温度是否过高，

u 温度过高会触发报警，

u 将报警数据上报到云端；

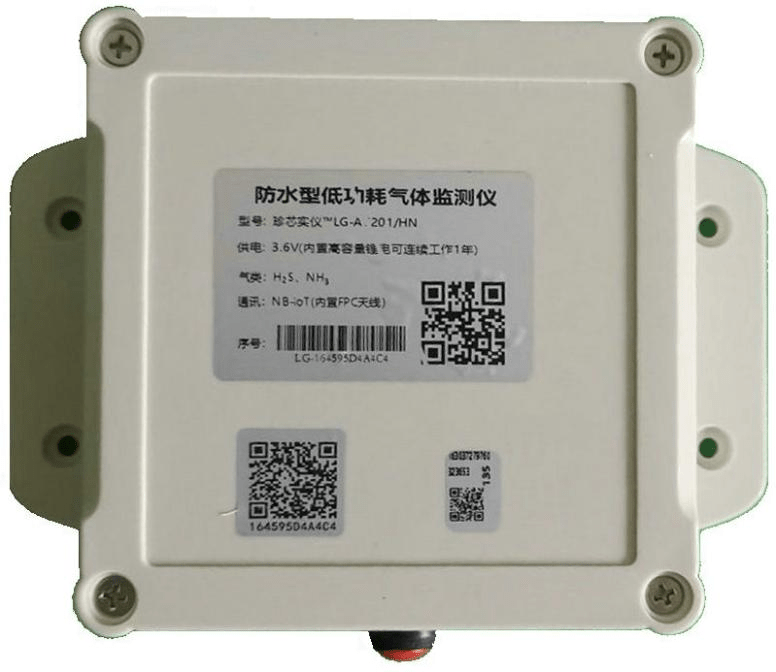

3. 智能窨井气体监测仪概述

3.1产品简介

u 检测井下硫化氢、氨气等气体浓度，浓度超标或异常时，会主动上报数据，提示报警信息

u 采用进口高精度的H2S及NH3传感器探头

u 精度高，零点漂移小，准确性高

u 低功耗，使用寿命长

u 具有良好的防水性能

u 便于安装
