1. 产品简介

1.1. 产品概述

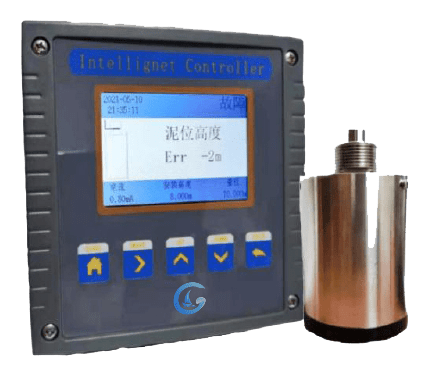

超声波污泥界面仪/泥位计（以下简称仪表）是带微处理器的在线泥水测距仪。在污水处理的沉淀池、二沉池、污泥浓缩池的污泥界面测定；自来水厂沉淀池的泥位测定，给水厂（沉淀池）、洗砂厂（沉淀池）、电力（灰浆沉淀池）的泥位测定。

整套测量系统主要由仪表（二次仪表）和传感器（一次表）两部分组成。

1.2. 工作原理

超声波泥水界面测量是由安装在水中的超声波传感器，向被水下泥表面发射一束超声波脉冲，此脉冲信号遇到泥水面后反射回来，能再被传感器接收到；从超声波发射到重新被接收，其时间与传感器到被测物体表面的距离成正比；仪表检测出该时间，并根据当前温度（传感器测量）水下的声速，计算出被测物体表面至传感器的距离（即空间距离），再进一步换算出液位值。液位表面的空水下距离W与声波的行程时间T成正比：W=VxT/2（其中V为声波水中速度）。用户自设定探头到池底的高度H,仪表自动将脉冲行程时间T换算成相应的空间距离值W,再计算出H减W的差值即为测量的值L。

2. 特点和技术参数

特点

n 全新3.5寸TFT液晶屏，分辨率320*480；

n 全智能、多功能、测量性能高，环境适应性强；

n 多参数同时显示，泥位值、输出电流、时间、继电器状态；

n 一路4-20mA输出、继电器高、低、故障报警控制输出、RS485通讯输出等各种变量输出；

n 全中文菜单结构，操作简单直观；

n 可扩展：一路4-20mA、一路RS232 （MODBUS RTU）

技术参数

传感器技术参数

更多内容下载PDF源文件或者联系客服>>>
