目 录

1.产品简介

1.1. 产品概述

1.2. 超声波检测原理

1.3. 功能特点

1.4. 主要技术指标

2. 产品选型

3. 设备尺寸

4. 设备安装说明

4.1. 设备安装前检查

4.2. 安装方法

4.3. 接口说明

4.4. 现场布线说明

5. 配置软件安装及使用

5.1. 软件选择

5.2. 参数设置

6. 通信协议

6.1. 通讯基本参数

6.2. 数据帧格式定义

6.3. 通讯寄存器地址说明

6.4. 校准寄存器中的内容

6.5. 通讯协议示例以及解释

7. 常见问题及解决办法

8. 质保与售后

9. 应用实例

简介

1.1. 产品概述

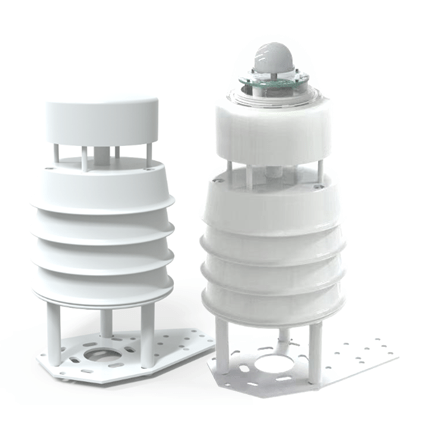

珍芯实仪^® 超声波一体式气象站是一个集风速、风向、温湿度、噪声采集、PM2.5和PM10、大气压力、光照或雨量于一体的监测仪器（图1-1），设备采用标准MODBUS-RTU 通信协议，RS485信号输出，通信距离最远可达2000米，可将数据通过 485 通信的方式上传至客户的监控软件或 PLC 组态屏等，也支持二次开发。

内置电子指南针选型的设备，安装时不再有方位的要求，只需保证水平安装即可。适用于海运船舶、汽车运输等移动场合的监测。

该产品安全可靠，外观美观，安装方便，经久耐用。

1.1. 超声波检测原理

珍芯实仪^®超声波探头可以测量出虚拟风速和风向。气象站具有4个超声波探头，两个探头一组，一个探头发射一束超声波，通过底部的金属进行反射，然后到达另外一个探头上，可以通过通风口看到。（图2-1）

在无风的环境下，探头发出的超声波到达对面探头的时间是一致的；在有风的环境下，风会影响超声波到达对面探头的时间，通过计算探头之间超声波传输时间差，可以计算出当时的风速和风向。

气象站内部具有一个微处理器，可以通过4个探头的测量数据来计算出合成风速和风向。在整个过程中，传感器同时测量空气温度，来对声速在不同温度下的变化进行补偿。

珍芯实仪^®传统的气象仪器是由若干个传感器包括风杯组成，这很容易断裂和在低风速下数据的精准度不够。超声波气象站不会移动任何部件，使仪器更加耐用，数据更加精准，内置的温度、湿度和气压传感器能预报天气变化，而超声波气象站能够满足日益增长对实时现场天气信息的需求，精准的数据可以帮助相关组织对影响安全和操作的气候条件作出重要抉择，总体来说超声波气象站包含各种气象传感器，是一个结构紧凑的仪器。

1.1. 功能特点

本产品体积小、重量轻，采用优质抗紫外线材质，使用寿命长，采用高灵敏度的探头，信号稳定，精度高。关键部件采用进口器件，稳定可靠，具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

u 采用多采集装置一体式设计，安装方便。

u 风速风向采用超声波原理测量，无角度限制，360°全方位，可同时获得风速、风向的数据。

u 噪声采集，测量精确，量程高达30dB~120dB。

u PM2.5和PM10同时采集，量程：0-1000ug/m3，分辨率1ug/m3，独有双频数据采集及自动标定技术，一致性可达±10%。

u 测量环境温湿度，测量单元为瑞士进口，测量准确。

u 宽范围0-120Kpa气压量程，可应用于各种海拔高度。

u 采用专用的485电路，通信稳定。

内置电子指南针的设备，安装时无方向要求，水平安装即可。

1.1. 主要技术指标

2. 产品选型
