1. 系统概述

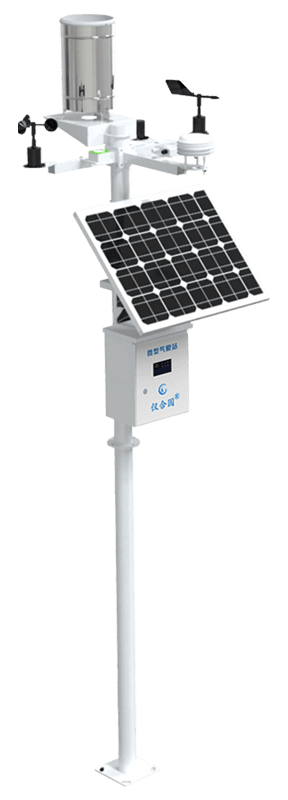

LG-QX10X标准版气象站是一款我司标准配置的气象站。该设备具有1路ModBus- RTU主站接口（可通过此接口连接我司 485 变送器：1路风速，1路风向，4路土壤温度+水分，4路土壤 EC+PH，1路空气温湿度，1路噪声，1路二氧化碳，1路大气压力，1路光照，1路雨雪状态，1路紫外线，1路总辐射，1路一氧化碳，1路臭氧，1路二氧化氮，1路二氧化硫，1路硫化氢，1路氧气，1路空气质量，1路负氧离子，1路氨气，1路TVOC）、1路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量）、1路氮磷钾，2 路继电器输出（选配）；该设备可通过GPRS上传或网口上传方式将数据上传值监控软件平台，同时该气象站还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；还能外接1路LED屏显示（默认点阵数96*48）。
1.1 功能特点
n 具有1路ModBus-RTU主站接口可接入我司485变送器：风速、风向、土壤温度水分、土壤 ECTH、土壤 PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2、氮磷钾、蒸发量、负氧离 子、NH3、TVOC 等变送器。
n 外接翻斗式雨量计，可采集总雨量、瞬时雨量、日雨量、当前雨量。
n 选配2路继电器输出，可做远程手动控制。
n 1路多功能GPRS通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台，还可选择插网线来通过网口上传。
n 具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件，还可用作外接室外屏（选配）。
n 可外接1路室外 LED单色显示屏，默认点阵96*48（最大点阵数1024*256）。
n 多种测量要素可自由搭配。
n 可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题。
n 支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作。
n 设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。
1.2 技术参数
参数名称 | 范围或接口 | 说明 |
供电 | 外部电源供电 | 220V/AC交流电 |
双供电 | 支持220V市电与太阳能板双供电 （优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断） |
太阳能供电 | 配套我司太阳能电池板和蓄电池 （蓄电池续航时间7天左右） |
数据上传接口 | GPRS无线 | 通过GPRS方式上传数据 |
4G | 通过4G方式上传数据 |
RJ45网口 | 通过网口方式上传数据和GPRS或4G上传方式无法共存 |
ModBus-RTU从站接口 | 支持外部设备通过ModBus-RTU协议问询气象站中的数据。 |
数据采集通信接口 | 主RS485接口 | 能够采集485接口的变送器的数据，最长通信距离≥1500米 |
点阵LED屏显示接口 | LED屏显示接口 | 默认搭配96*48点阵的室外屏 |
2路继电器输出 （选配） | 继电器干接点输出 | 继电器容量：250VAC/30VDC 5A可用作远程控制 |
1路翻斗式雨量计脉冲信号输入 | 采集磁开关脉冲信号进行雨量计量 | 默认脉冲当量：0.2mm可上传瞬时雨量、日雨量、当前雨量及累计雨量值。 （默认采用第二路开关量作为雨量计输入） |
数据上传间隔 | 2S~10000S | 数据上传间隔 2S~10000S可设（默认30s） |
1.3 监测要素搭配
对于我司气象站，多种监测要素用户可自由搭配，以下表格中详细列出可监测的环境变量。
序号 | 1 | 2 | 3 | 4 | 5 |
说明 | TVOC浓度 | 风向 | 臭氧浓度 | 紫外线 | 雨量（总雨量、瞬时雨量、日雨量、当前雨量） |
序号 | 6 | 7 | 8 | 9 | 10 |
说明 | 噪声 | 大气压力 | 光照度（量程 0-200000lux） | 雨雪状态 | 土壤 EC+PH（最多可同时监测 4 路） |
序号 | 11 | 12 | 13 | 14 | 15 |
说明 | 总辐射 | 空气温湿度 | 蒸发量 | 一氧化碳浓度 | 土壤温度水分（最多可同时监测 4 路） |
序号 | 16 | 17 | 18 | 19 | 20 |
说明 | 二氧化氮浓度 | 二氧化硫浓度 | 硫化氢浓度 | 氧气浓度 | 空气质量（PM2.5、PM10） |
序号 | 21 | 22 | 23 | 24 | 25 |
说明 | 二氧化碳浓度 | 氮磷钾 | 负氧离子 | 氨气浓度 | 风速（包含风力和风速） |
2. 设备安装
2.1 设备安装前检查
设备清单：（选型不同，设备数量不同，具体以现场实际为准）
n 百叶盒多合一变送器 1 台
n 风速传感器 1 台
n 风向传感器 1 台
n 超声波风速风向 1 台
n 雨雪变送器 1 台
n 太阳总辐射变送器 1 台
n
紫外线变送器 1 台
n 负氧离子 1 台
n 不锈钢雨量筒 1 台
n 雨量筒三角托片 1 个（U 型螺栓 2 个，M8 螺母 4 个）
n 二芯防水对插的 2.5 米延长线 1 条（母头和公头）
n 四芯防水对插的 2.5 米延长线 6 条（母头和公头）
n 便携式三脚架一套
n 横梁 3 个（螺丝 4 个，螺母 4 个）
n 多功能气象站电控箱 1 台（包括钥匙 1 把）
n 托片 6 个、M4*10 螺丝 12 套
n 抱箍 2 个、M10*16 螺丝 8 个
n 立杆 1 个（2.8 米由一个 1.5 米立杆和一个 1.3 米立杆组成）三脚架 1 套（2.8 米由 1.5 米立杆、1.3 米立杆和一个三脚架组成）
