目录

1. 系统概述

1.1 功能特点

1.2 技术参数

2. 设备安装说明

2.1 接口定义

2.2 设备安装尺寸说明

2.3 接线说明

3. 设备操作说明

3.1 设备按键说明

3.2 设备菜单说明

4. 配置软件使用说明

4.1 搜索连接设备

4.2 网络参数设置

4.3 GPRS无线参数设置

4.4 基础参数设置

4.5 通道参数

4.6 ModBus参数

4.7 继电器参数

4.8 LED屏参数

4.9 设备通道详解

5. 短信配置参数功能使用说明

6. 接入监控平台

1. 系统概述

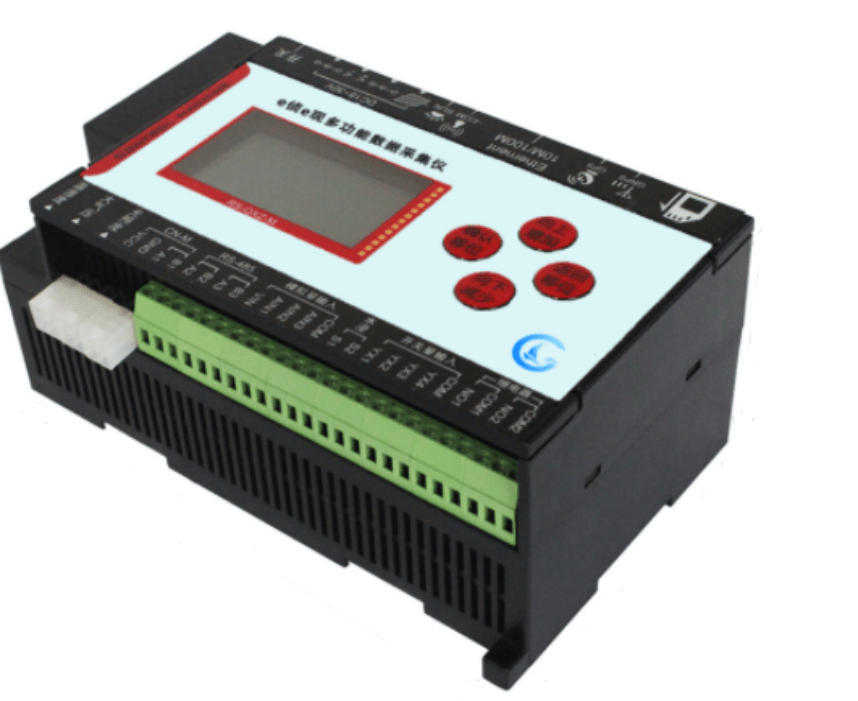

LG-DCU/M气象监控主机是一款气象站专用控制主机。该设备具有1路ModBus-RTU主站接口（可通过此接口连接我司其他类型的485变送器）、4路模拟量信号采集、1路浸水检测、4路开关量采集、2路继电器输出；该设备即可通过RJ45网口也可通滚GPRS方式将数据上传值监控软件平台，同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该主机能够外接1台最大1024*256点阵的LED屏；该主机还可具有短信报警功能，采集数据超限后可发短信进行报警，并该主机可通过短信进行远程参数配置。

1.1 功能特点

n 具有1路ModBus-RTU主站接口可接入我司所有类型的485变送器例如：风速、风向、空气质量、土壤水分等变送器。

n 可采集1路0-100V直流电压、3路4-20mA电流信号，监控主机上可设置转换系数。

n 具有4路开关量信号采集，其中第4路可用作外接翻斗式雨量计。

n 具有1路水浸检测，可外接漏水电极也可外接漏水绳，最长30米。

n 2路继电器输出，可关联到任何一路信号采集上做报警或自动控制使用。

n 1路RJ45网口，可将气象监测数据上传至远端监控软件平台。

n 1路多功能GPRS通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台。

n 强大的脱机短信报警功能，报警内容可自定义。

n 具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件。

n 内置大容量锂电池，阴雨天可连续工作3天以上。

n 大屏中文液晶显示，界面简洁友好。

n 内置数据存储，可存储52万条记录，通信故障时，设备自动存储，通信恢复后可将存储数据上传。

n 可外接1路室外LED单色显示屏，支持最大点阵数1024*256。

n 若不使用太阳能电池板也可采用外接24V直流电源供电。

n 设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。

1.2 技术参数
