目录

1. 系统概述

1.1 功能特点

1.2 技术参数

1.3 产品选型

2. 设备安装说明

2.1 接口定义

2.2 设备尺寸

2.3 接线端子定义

2.4接入监控平台

2.5 安装方式

2.6 发货清单

3. 设备操作说明

3.1 开机界面

3.2 主界面

3.3 主菜单说明

3.3.1密码输入

3.3.2 静音

3.3.3 复位

3.3.4 自检

3.3.5 返回

3.3.5 报警记录

3.3.6 通道设置

3.3.7 ModBus主站设置

3.3.8 系统设置

3.3.9 状态查看

3.3.10 继电器操作

4. Modbus通信协议

4.1 通讯基本参数

4.2 数据帧格式定义

4.3 寄存器地址

4.4 通讯协议示例以及解释

4.4.1 读取地址为0x01设备的地址以及波特率

4.4.2 修改地址

4.4.3 修改地址为0x01的波特率

4.4.4读取通道1的浓度值

5. NFC配置

5.1 APP介绍

5.2 设备字典及实时数据选项说明

1. 系统概述

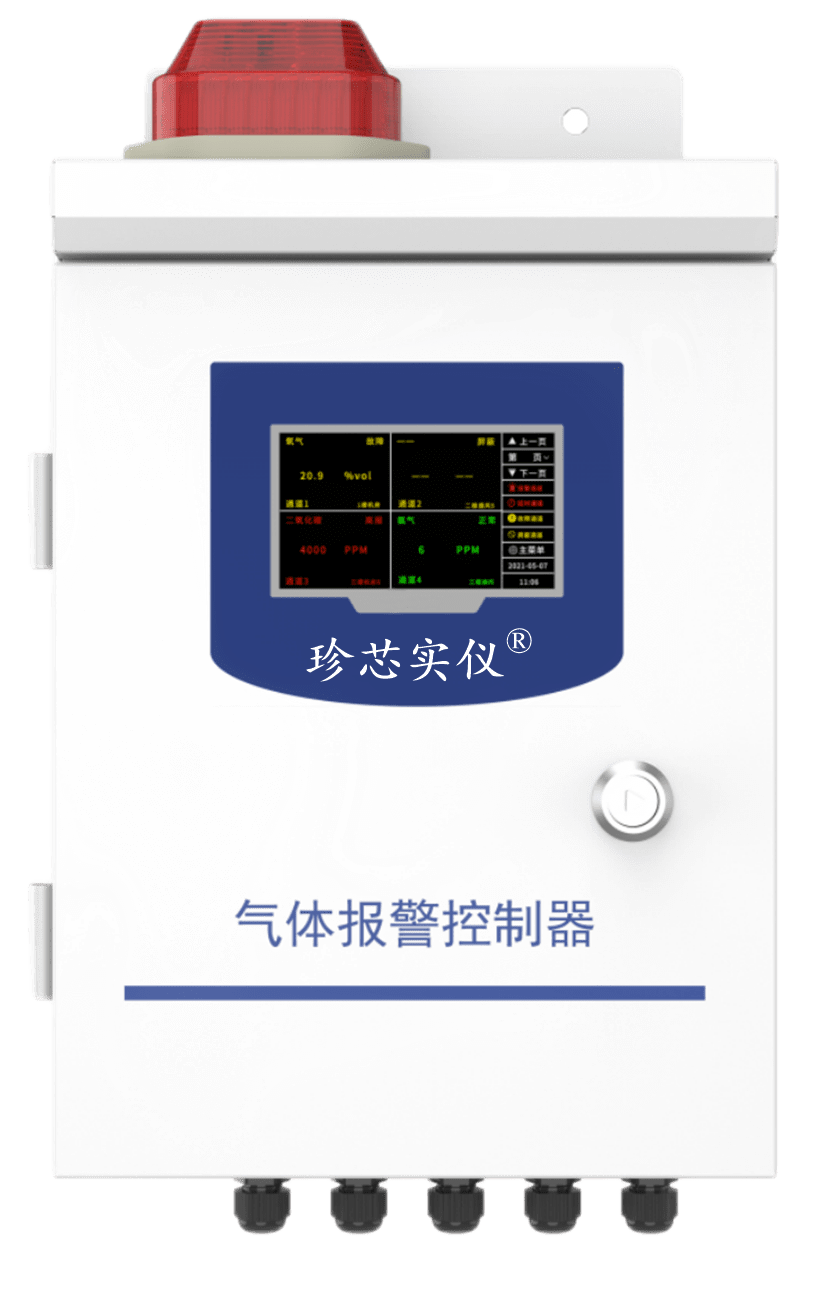

  LG-GR-Z06 是蓝格时代科技的一款气体报警控制器,通过RS485接口可将我司气体传感器接入到气体报警控制器，并将数据实时上传至我司提供的云平台（云平台地址：http://iot.blovestyle.com）或客户自己的服务器。

该设备支持RS485、4G（选配）方式上传数据，用户可根据实际使用需求选择相应子型号产品。设备内置大屏液晶，界面友好易操作，设备超限，屏幕轮显报警通道以及报警实时数据，内嵌微处理器，配以丰富的软件功能，完成探测器信号采样、测点状态检测、报警记录、自检、继电器控制等功能。

1.1 功能特点

n 供电电压AC220V±15% ，频率50~60Hz。

n 具有1路ModBus-RTU主站接口，最多可接入32台我司485型气体传感器。

n 1路多功能4G通信接口，只需插入一张手机卡便可将数据上传至远端蓝格时代环监云平台。

n 2路4~20mA模拟量接口，可接入我司4~20mA型气体传感器，可通过拓展模块接入更多4~20mA设备。

n 具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件。

n 4.3寸大屏中文液晶显示，界面简洁友好；触屏控制操作简单直观。

n 内置报警记录存储，可存储13万条记录。

n 带有4路无源继电器，可外接风机等设备，当气体泄漏时可控制外接设备工作，常开常闭可选，继电器带负载能力：250VAC 5A/30V DC 5A。

n 设备超限，屏幕可显示报警通道以及报警实时数据。

n 带有高分贝声光报警器，距离设备一米处声级可达70~115db。

n 可区分正常、高报、低报、故障、屏蔽、延时共六种状态。

n 支持%LEL,PPM,PPB,%vol 等多种单位选择。

n 壁挂式安装，安装方便，质保1年。

n 设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。

1.2 技术参数

1.3 产品选型
