目录
1.产品介绍
1.1产品概述
1.2功能特点
1.3主要技术指标
1.4产品选型
1.5系统框架图
2.设备尺寸图
3.设备安装说明
3.1设备安装前检查
3.2安装方式
3.3接口说明
4.设备操作说明
4.1遥控器使用说明
5.配置软件安装及使用
5.1软件选择
5.2参数设置
6.通信协议
6.1通讯基本参数
6.2数据帧格式定义
6.3寄存器地址
6.4通讯协议示例以及解释
7.常见问题及解决办法
8.免责声明
1.产品介绍
1.1产品概述

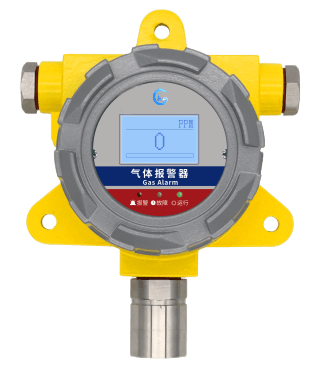

防爆气体传感器，用于空气中气体浓度的检测，当浓度超过预置报警值时会发出声光报警信号，以提醒用户及时采取安全措施，防止爆炸及中毒事故发生，从而保障生命、财产安全。
该传感器采用进口一线大品牌电化学传感器，具有反应迅速灵敏、抗干扰能力强的特点，蓝格时代科技独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。带有大屏液晶显示，防护等级IP65，防爆标志：Ex d IIC T6 Gb，可应用于户外恶劣的现场环境。
设备采用宽压10-30V直流供电，485信号输出，标准Modbus-RTU通信协议、ModBus地址可设置，波特率可更改，通信距离最远2000米。
1.2功能特点
■采用进口一线大品牌电化学传感器，稳定耐用。
■采用远程红外遥控技术，无需拆卸即可修改参数。
■支持多种气体检测，且量程可定做。
■485通信接口标准ModBus-RTU通信协议，地址、波特率可设置，通信距离最远2000米。
■可选配高品质液晶显示屏，现场可直接查看数值，夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
■产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。
1.3主要技术指标
供电电源 | 10~30V DC |
平均功耗 | 0.35W |
输出信号 | 485输出（标准Modbus协议） |
重复性 | NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3% O2:≤1% |
稳定性 | CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3 | ≤2%信号值/月 |
CH4/O3 | ≤7%信号值/年 |
CO(2000ppm)/O2 | ≤5%信号值/年 |
工作温度 | H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3：-20~50℃ |
工作湿度 | NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 无冷凝 O2：5~95%RH 无冷凝 CH4：0~95%RH 无冷凝 |
工作压力 | NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3 | 90~110Kpa |
NO2 | 91~111Kpa |
CH4 | 80~116Kpa |
CO(2000ppm) | 80~120Kpa |
预热时间 | NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5分钟 |
防爆标志 | Ex d IIC T6 Gb |
以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。
1.4产品选型
LG- |
| 公司代号 |
| EX- |
| 带显示防爆壳体 |
| O2- | 25VOL- |
| O2传感器25VOL量程 |
H2S- | 100P- |
| H2S传感器100 ppm量程 |
CH4- | 100LEL- |
| CH4传感器100 LEL量程 |
CO- | 1000P- |
| CO传感器1000 ppm量程 |
2000P- |
| CO传感器2000ppm量程 |
NO2- | 20P- |
| NO2传感器20ppm量程 |
2000P- |
| NO2传感器2000ppm量程 |
SO2- | 20P- |
| SO2传感器20ppm量程 |
2000P- |
| SO2传感器2000ppm量程 |
H2- | 1000P- |
| H2传感器1000ppm量程 |
40000P- |
| H2传感器40000ppm量程 |
NH3- | 50P- |
| NH3传感器50ppm量程 |
100P- |
| NH3传感器100ppm量程 |
PH3- | 20P- |
| PH3传感器20ppm量程 |
O3- | 100P- |
| O3传感器100ppm量程 |
|
| N01- |
| RS485（Modbus协议） |
| 空 | 无声光报警器 |
A | 加声光报警器
|
