前  言

尊敬的用户：

    欢迎您使用我司为您提供的e侦e现®LG-AQI/01网格化空气质量在线监测仪产品及使用手册（VerV1.1）。

本使用手册是关于设备的功能、设置、安装、接线方法、操作方法等方面的说明。在操作

之前请仔细阅读本使用手册，以便正确使用。

当您在使用我司产品时，如果发现产品有异常或者对我司产品有疑问时，请您在第一时间

与售后工作人员联系，我们会在最短的时间内为您解决问题。

为方便您的使用，建议您按照如下流程操作：

1、开箱检查外观,并根据配货清单检查配件是否完整。

2、如果发现外观及配件异常，请您及时将异常情况以电话或者邮件的形式通知售后工作

人员，我司以最快的速度和最合适的方法给您处理。

3、上电运行检查产品各项功能是否正常。

4、如果发现产品各项功能有异常，请您将现象（打印消息截图、照片等）记录，与我司

确认问题。

请将本产品手册妥善保存，以便随时翻阅和操作时参考。

声明：因为公司产品不停的更新迭代，设备图片只做参考，最终解释权归成都蓝格时代科技有限公司，为了维护知识产权，未经允许不得拷贝、复制外传。

一、产品概述

1.1 产品简介

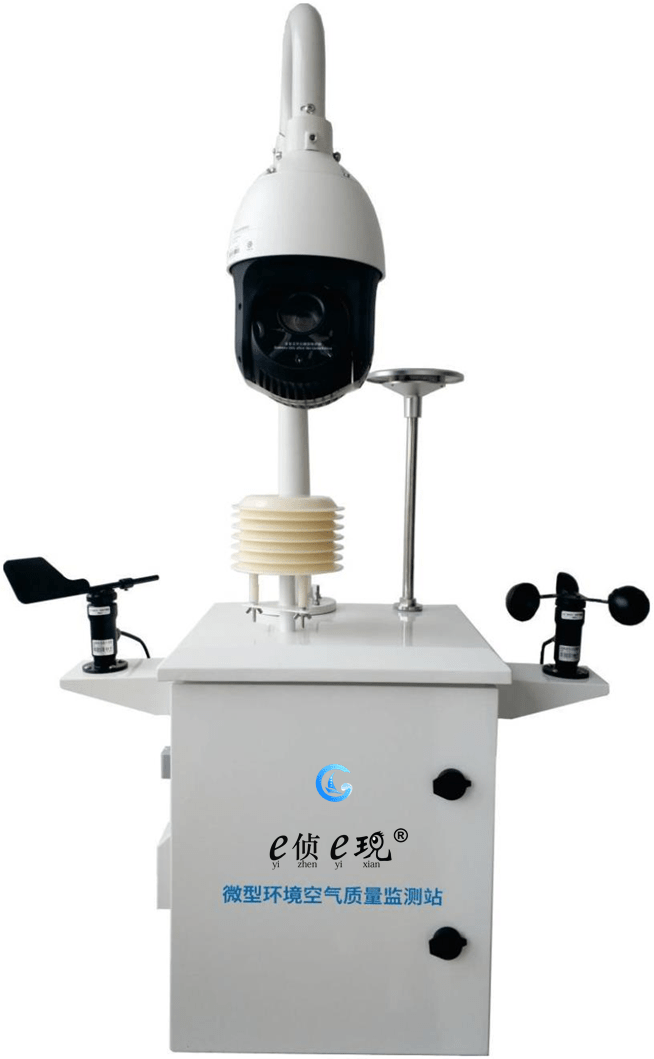

e侦e现®LG-AQI/01网格化空气质量在线监测仪系统是我公司推出的一款用于室外空气污染物检测的产品，做到数据实时且准确的同时兼具经济性。其成本仅相当于通过分析仪构建的传统型参考站的五分之一到三分之一。与市面上便宜的备选产品相比，e侦e现^®LG-AQI/01可以良好地对接网格化平台的大数据需求，且能根据现场进行校准，确保其具有最佳的可追溯性。

注：对于不需要视频监控的项目可以去掉摄像头（最终以实物为准）。

用户可根据自身需求，挑选蓝格时代的e侦e现®系列微型环境空气质量监测站的检测参数。可选项包括但不限于：标准污染物臭氧（O3）、二氧化氮（NO2）、一氧化碳（CO）、二氧化硫（SO2）、颗粒 物（PM2.5 、PM10 ）；以及噪声、温度、湿度、风速、风向、气压等气象参数。

1.2 配置参数

一、工作原理

1.1 粉尘颗粒物激光传感器工作原理

u 激光光源产生光后，经过 Lens（透镜）形成聚焦光束；

u 采样空气垂直进入，与透镜激光束形成光敏区感应部分；

u 当空气中粉尘颗粒物随气流进入光敏区时形成散射光线；

u 散射光线被凹面全反光镜汇聚，散射成与粒子成一定比例的光通量；

u 再经过光电管转换器进行光电转换、放大及处理后得到被采集粒子浓度当量，从而形成信号输出。

u 穿过光敏区感应区域的聚焦激光束会被光源正对面一侧的消光陷阱吸收消除。

u 由采样空气及进入的粉尘颗粒物，从指定通道排出。

1.2 气体采集

根据空气的扩散，利用电化学原理对空气中存在的 CO、SO₂、NO₂、O₃ 气体浓度进行监测。

1.3 气路设计

粉尘颗粒物激光传感器采用鞘气保护方式，与采样气泵之间串连前端过滤器。气路在采样泵的出气端分为二路，一路串连后端过滤器后通入粉尘颗粒物激光传感器腔体内，通过后端过滤器后的洁净气流为传感器提供保护气流，另一路直接排出。
