1

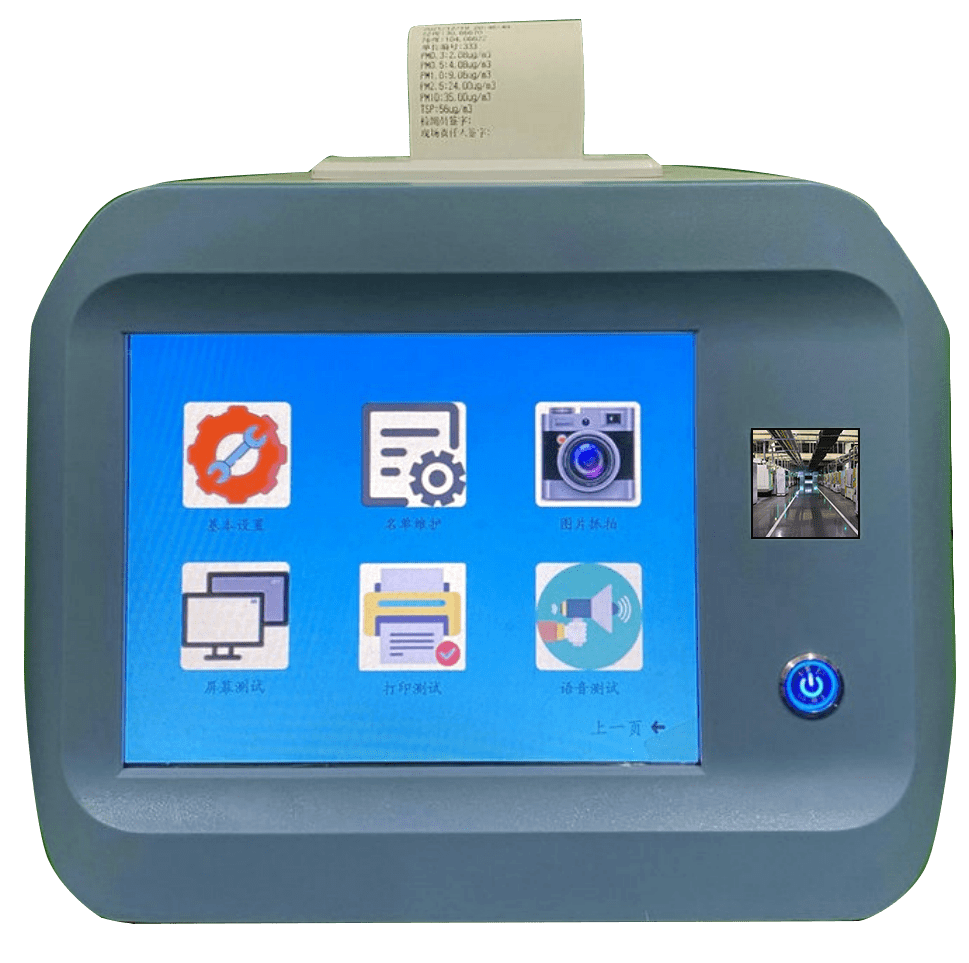

手提式检测仪主机

1

台

2

GPS天线

1

根

3

电源充电线

1

条

1

空气质量检测采集子系统

1.1

检测原理：泵吸式激光散射法；

1.2

TSP量程：0.001~10mg/m³；

1.3

PM2.5量程：0.001~10mg/m³；

1.4

PM10量程：0.001~10mg/m³；

1.5

最低检测浓度：0.001mg/m3；

1.6

数据采样周期：1分钟/次；

1.7

传感器切割头：采用电子切割

1.8

修正：具备温度、湿度修正功能；

1.9

校准：具备数据校准功能；

1.10

故障诊断：设备异常自动重启；

1.11

采样流量偏差：≤±5%设定流量/24 小时；

1.12

认证：第三方机构出具的监测或校准证书；

1.13

工作温度：-20℃~70℃；

2

噪声采集子系统

2.1

测量范围：30-130dB；

2.2

频率范围：20-12.5kHz；

2.3

最大误差：0.5dB；

2.4

本底噪声：小于25dB；

2.5

采样率：10Hz；

2.6

线性工作范围：不小于100dB；

2.7

校准：具备校准功能；

3

气象参数采集子系统

3.1

温度：测量范围：-40～70℃；精度：±0.2℃；

3.2

湿度：测量范围：0～100%；精度：±3%；

4

视频监控与显示系统

4.1

集成H.265高清低码流一体化防水广角摄像机；

4.2

分辨率：拍照和摄像200万像素，影像分辨率1080P；

4.3

工作环境：  温度（5－45℃）； 湿度RH≤90%RH，无冷凝;

5

供电系统

5.1

工作电源：内置12V/3000mAh锂电池供电；充电AC220V交流电。留有车载点烟器DC12V供电接口。

6

遥测终端及通讯系统

6.1

设计要求：视频采集和传感器数据采集高集成度、一体化设计；

6.2

通讯传输：4G全网通无线传输模式；

6.3

双向通讯：遥测终端可向平台发送数据，平台也可向遥测终端发送命令控制、语音喊话等逆向通讯；

6.4

OSD：PM2.5与PM10数据在前端实时叠加到视频画面；

6.5

报警联动：具备扬尘报警阀值与视频联动功能；

6.6

抓拍模式：具有超标自动抓拍、定时抓拍与手动抓拍三种抓拍模式；

6.7

掉线续传：传输网络故障或网络中断后数据保存，通讯恢复后可自动上传至监控平台；

6.8

本地存储：现场采集的视频和传感器数据保存至TF卡内，最大支持64G容量；

7

平台监控软件：

7.1

基本功能

7.1.1

一体化软件平台，视频、图片、扬尘、噪声、气象等所有参数集中整合；

7.1.2

同时具备C/S客户端平台和基于WEB管理的B/S系统，实时显示前端设备所有数据参数；

7.1.3

扬尘、噪声等传感器历史数据的查询、分析及下载，视频、图片的查询、下载；

7.1.4

同比、环比分析查询；

7.1.5

不同区域、工地、工期的对比分析；

7.1.6

数据报警设置查询，并向制定人员定向发送短信及邮件报警消息；

7.1.7

分级权限，对不同管理层实行分级管理；

7.1.8

支持升级外围设备的接入与控制；

7.1.9

通过4G无线网络接收数据及发送数据命令；

7.2

实时监控监测

7.2.1

监测PM2.5，并能查看实时变化曲线；

7.2.2

监测PM10，并能查看实时变化曲线；

7.2.3

监测TSP，并能查看实时变化曲线；

7.2.4

监测噪声，并能查看实时变化曲线；

7.2.5

实时数据应为实时分钟平均值；

7.2.6

同时监测温度、湿度、风速、风向、气象实时信息；

7.2.7

实时数据应为实时分钟平均值；

7.2.8

可在软件平台上查看实时视频，并可在平台上对视频监控进行参数设置以及相应操作；

7.2.9

B/S结构下，可免控件直播显示，在任何一台电脑上无需下载任何控件和插件，可直接密码登录；

7.2.10

可在服务器平台上实时监听现场噪声污染情况；

7.2.11

可实现数据视频叠加的图片超标、手动抓拍、自动抓拍；

7.2.12

显示所有地图点位具体信息，实时查看所有点位信息；

7.2.13

根据扬尘地标及噪声国标用不同颜色标注污染程度；

7.3

报警联动

7.3.1

设定不同超标程度阀值，一旦超标则用相应颜色标注出超标程度，若达到超标限值则平台自动报警；

7.3.2

扬尘超标报警后自动抓拍图片，通过查看数据叠加后的图片信息，可直接还原当时扬尘超标的场景；

7.3.3

噪声超标报警后通过查看录像确定具体原因，为监管工作提供最直接有理的证据；

7.4

数据查询

7.4.1

可查询PM10、PM2.5历史数据，并能呈现分钟、小时、日、周、月、季、年的平均值；

7.4.2

可查询噪声的历史数据，并能呈现分钟、小时、昼、夜、日、周、月、季、年的平均值；

7.4.3

可查看气象四参数的小时、日、周、月、季、年的平均值；

7.4.4

查询指定区域内任意时间段的PM2.5动态变化地图，明确污染源变化轨迹，可按天、小时实时查看；

7.4.5

查看指定区域内任意时间段的PM10动态变化地图，明确污染源变化轨迹，可按天、小时实时查看；

7.4.6

查看指定区域内任意时间段的TSP动态变化地图，明确污染源变化轨迹，可按天、小时实时查看；

7.4.7

查看指定区域内任意时间段的噪声动态变化地图，明确污染源变化轨迹，可按天、小时实时查看；

7.4.8

对平台所有监测点的噪声、PM10、PM2.5按区域或者街道办实行污染打分排名进行管理考核制度；

7.4.9

根据不同区域、不同点位、不同工程性质的监测点位进行同比环比分析，并给出对比曲线和柱状图；

7.4.10

进行污染占比的实时与历史统计分析，可直观体现各地的污染状况及超标程度；

8

监控中心硬件设施：(网络要求、应用服务器等）

8.1

网络环境要求：独享10M以上宽带或者光纤，独享固定IP，此部分由业主单位提供；

8.2

应用服务器：CPU i3 4核、内存 4G、硬盘 3T空间、1000M以太网双网卡以上配置。

9

设备物理参数

9.1

外壳材质：ABS；

9.2

设备大小：长*宽*高=360mm*288mm*198mm；

9.3

外围接口：RS232/RS485串口1个（DB9M）;SMA接口2个（4G/GPS）；DC12V/AC220V电源接口;USBB-Typejiekou 1个接口；

9.4

工作环境：  温度（5－45℃）； 湿度RH≤90%RH，无冷凝；

9.5

设备重量:4.2kg；
